Computational Fluid Dynamics (CFD) Simulation

Ansys CFD Enterprise

fluids_logo.PNGComputational Fluid Dynamics (CFD) simulation  :




Ansys CFD Enterprise 는 넓은 범위의 모든 유동 어플레케이션을 개발하는 기업에 전문 CFD 해석의 모든 기능을 포함하는 Enterprise 패키지입니다.  이는 Ansys 사의 대표적인 열유체 해석인 Ansys FLUENT와 Ansys CFX 를 비롯하여 특화된 CFD 분석인 Ansys FENSAP-ICE, Forte, Ansys Polyflow 와 설계 최적화를 위한 Ansys DesignXplorer 등의 통합 CFD 해석을 진행할 수 있습니다.

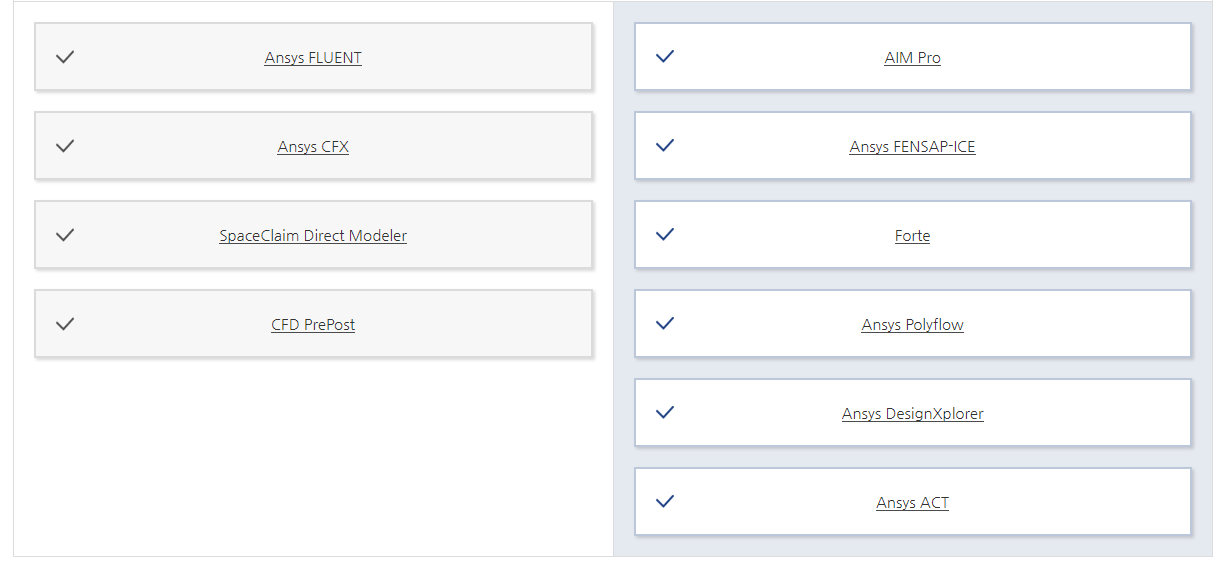

<Ansys CFD Enterprise 의 포함 제품들>



Ansys CFD Enterprise 주요 응용 분야 및 기능 :

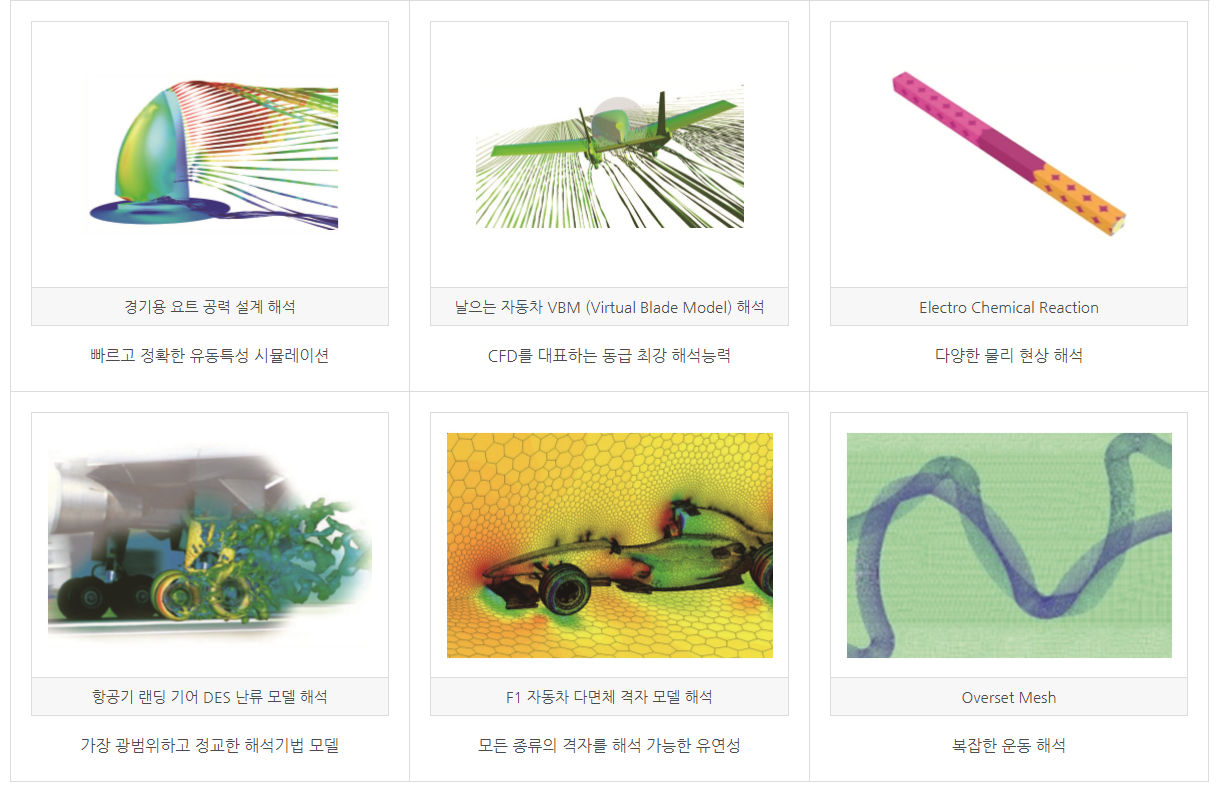

Ansys FLUENT

Ansys FLUENT 는 전문 범용 CFD 소프트웨어로서 조선, 중공업, 해양 플랜트, 반도체, 항공 우주, 발전/환경, 화공 플랜트, 철강, 자동차 등의 다양한 산업 분야에서 사용되고 있고 열/유동 문제 접근을 위해 난류, 열전달, 다상유동, 화학반응, 유체-구조-전자기장 연성 해석 등의 검증된 최신의 해석 기술 및 병렬 연산 기능을 제공하고 있습니다.  Ansys가 제공하는 통합 해석 환경인 Workbench를 통해 유동 현상과 구조 및 전자기장 등 다물리 현상의 연계 해석을 손쉽게 구현할 수 있습니다.




Ansys FLUENT 주요 기능 :


- Transient & Steady State

- Incompressible/Compressible

- Laminar and Turbulent Flows

- Multi-Component Flows

- Multi-phase Flows(VOF, Eulerian, Mixture Model)

- Eulerian Wall Film Model

- Population Balance Model(Size Distribution)

- Phase change model(Boiling, Evaporation/condensation, Cavitation, Solidification& melting)

- Reacting Flows (Volumetric & Surface reactions)

- Solution-Based Adaptive Remeshing

- Mesh Morpher & Optimizer

- Dynamics Mesh

- Real-Gas Modeling

- Buoyant Flows

- Heat Transfer(Conduction, Convection, Radiation)

- Heat Exchanger Model

- Pollutant Modeling(NOx, Sox, Soot Model)

- Acoustics

- IC Engine System

- Automotive After treatment and Spray Model

- User Defined Function

- Adjoint Solver

- MHD(MagnetoHydroDynamics) Model

- Fuel Cell Model

- Battery Model

- 1-Way and 2-Way Coupling with Ansys Mechanical, Maxwell & HFSS

- Parallel Computing/HPC

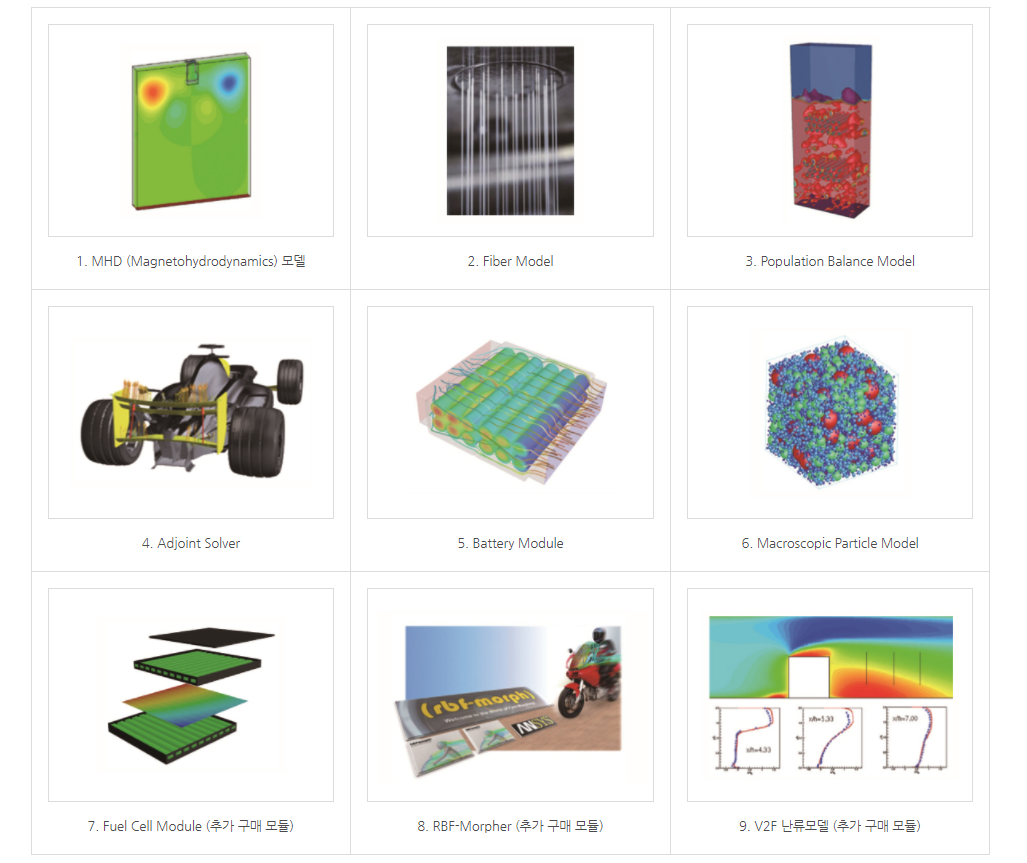

또한 Ansys FLUENT는 특수한 목적의 유동 해석을 위한 확장 모듈을 제공합니다. 각 모듈을 통해 연료전지, 배터리, 형상 최적화 기법 등의 추가적인 해석을 진행할 수 있습니다.

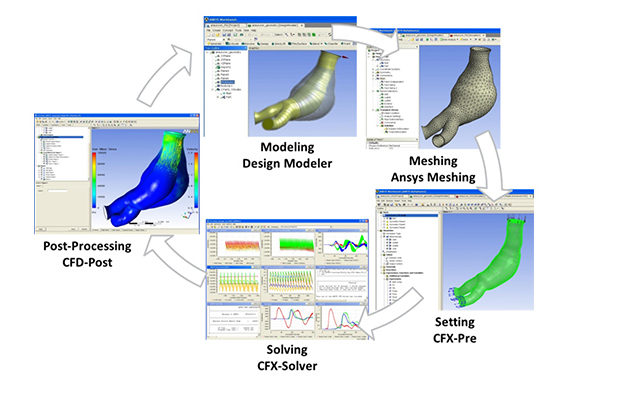

Ansys CFX

Ansys CFX는 펌프, 팬, 압축기, 가스 터빈 및 유압 터빈과 같은 회전 기계 해석에 대해 뛰어난 정확성 및 해석 속도와 안정적이고 신뢰할 수 있는 고성능 전산유체역학 소프트웨어입니다.





주요 기능 :


Intuitive, Parametric & Automated Work Flow

Multiphase Flow

- Rotating Machinery

- Heat Transfer & Radiation

- Chemical Reactions & Combustion

- Fluid–Structure Interaction

- Turbulence

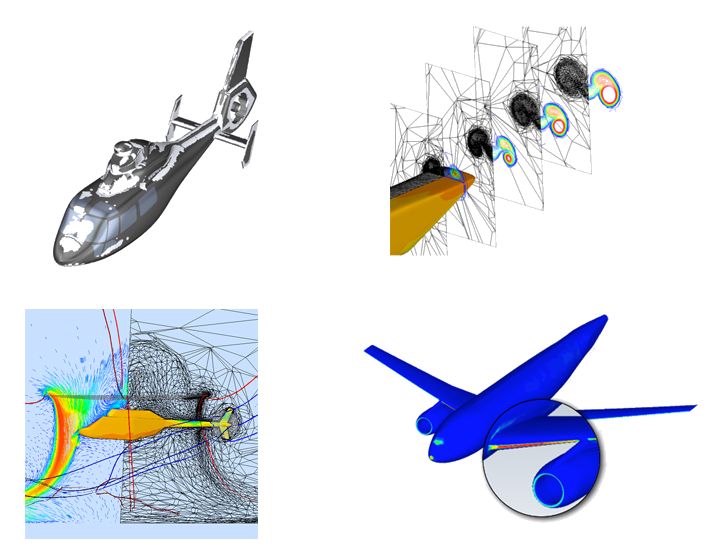

Ansys FENSAP-ICE

Ansys FENSAP-ICE는 전세계 주요 항공기 개발 업체가 사용하는 최고의 항공기 결빙/방빙/제빙 해석 전문 시뮬레이션 솔버 입니다. 혁신적인 그래픽 환경을 통해 직관적인 해석 및 시뮬레이션 모듈 간 상호 연동이 용이합니다.







Ansys FENSAP-ICE 주요 기능 :


FENSAP - CFD Flow Solver (다양한 난류 모델 및 roughness 기능의 자체 유동 해석 모듈 및 Ansys Fluent, CFX 와 연동 해석)

- DROP3D - Droplet Impingement (물방울 충돌 해석 모듈, 물방울 속도/농도/집합 효율/비집합 영역 등 정보 도출, 고도/온도/구름의 종류에 대한 다양한 착빙 조건)

- ICE3D - Ice Accretion (3차원 결빙성장 해석 모듈, 결빙 영역 및 두께 도출)

- CHT3D - Conjugate Heat Transfer (Dry and Wet Air)

- OptiGrid - Automatic Mesh Adaptation

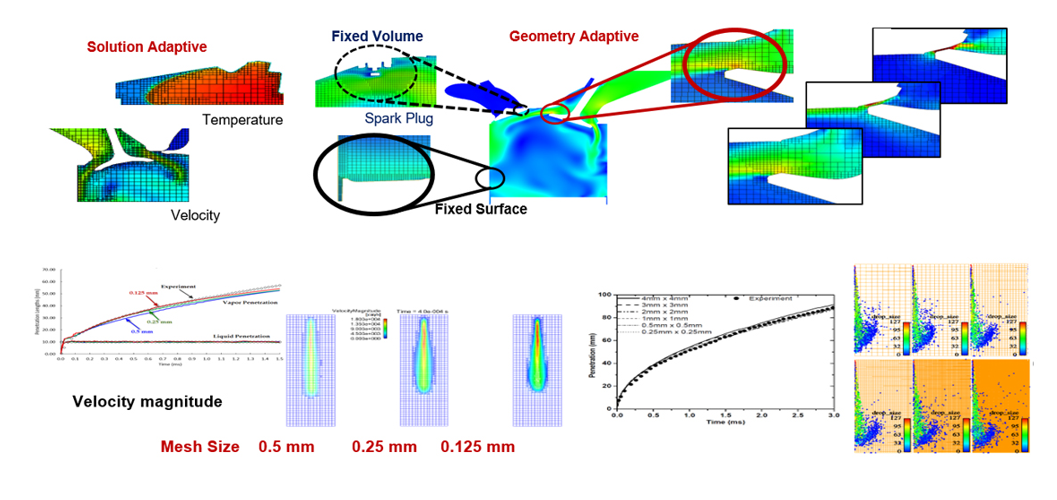

Ansys Forte

Ansys Forte 는 Internal Combustion Engine 해석을 위한 전문 솔루션으로 화학 반응, 액화 연료 스프레이, RANS Equation 을 사용한 난류 모델 등이 효율적으로 구성되어 있어 CI 엔진 연소 시뮬레이션에 특화되어 있고, 이를 통해 천연가스 및 가솔린 연료를 사용하는 Spark Ignition 방식과 디젤 연료를 사용하는 압축 착화 방식의 엔진에 대한 해석을 보다 빠르고 정확하게 수행할 수 있습니다.




Ansys Forte 주요 기능 :


- SAM(Solution Adaptive Mesh Refinement), AMR(Geometry-based Adaptive Mesh Refinement) 기법을 사용한 자동 격자 생성

- Spray 모델

- Model Fuel Library (MFL)

- 화학 반응 해석

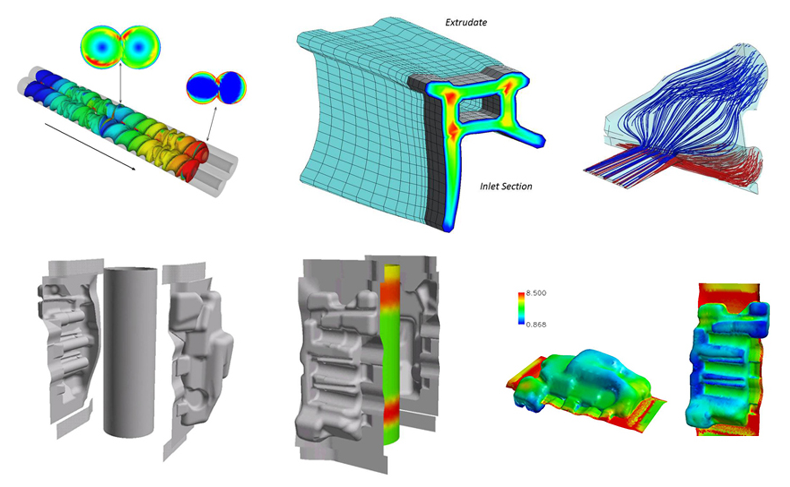

Ansys Polyflow

Ansys Polyflow 는 고분자 유동 해석용 솔버로, 비선형 점성 현상, 점탄성 및 고점성 열유체 해석이 가능하여 고분자 및 고무 가공, 음식물, 유리 등 non-Newtonian 유체와 관련된 응용 분야에 널리 사용됩니다.





Ansys Polyflow 주요 기능 :


- Extrusion (Extruders & Extrusion die design , 압출 전휴의 모양 예측, 역추적 압출 기능 통한 금형 모양 계산)

- Fiber spining (금형 형상에 따른 섬유 제품의 두께 예측, 이를 통해 필요한 금형의 모양 설계)

- Blow Modeling & Glass forming (Extrusion Blow, Injection Blow, Stretch Blow 등 다양한 성형 공정 모사, pre-stretching 및 압공 또는 진공성형 공정도 해석 가능)

- Film Casting (플라스틱 필름 생산 공정 예측 및 최적 조건 분석)
